ABS PLA 3D Extruder +/-0.03mm van de Printergloeidraad Tolerantieplc Auto Controlerend Systeem
Series&Specification van ABS PLA 3D Extruder +/-0.03mm van de Printergloeidraad Tolerantieplc Auto Controlerend Systeem
| Model |
Macht |
Diameter |
Capaciteit |
Tolerantie |
Materiaal |
| Gsd-35 |
4KW |
1.75MM3.00MM |
8-15KG/H |
0.03MM |
PLA-ABS de HEUPEN TPU Enz. van het PAhuisdier. |
| Gsd-45 |
7.5KW |
1.75MM3.00MM |
20-35KG/H |
0.03MM |
PLA-ABS de HEUPEN TPU Enz. van het PAhuisdier. |
| Gsd-65 |
15KW |
1.75MM3.00MM |
50-70KG/H |
0.03MM |
PLA-ABS de HEUPEN TPU Enz. van het PAhuisdier. |
-Uitdrijvingslijn
-Installeer ruimte: 9.92m*1.02m*1.98m (length*width*height)
-Neem het gemiddelde van output: 8~15kg/h+/10%, productiesnelheid 60-85m/min (DN1.75mm & DN3.0mm)
-Totale Macht: 20KW
-Korte inleiding
Gsd-45 gebruikt 3D Machine van de Gloeidraadextruder het PLC en PID van „SIEMENS“ controlesysteem, nauwkeurig de controlesysteem van de koelwatertemperatuur, rondheidslaser die systeem en efficiënt ladings windend systeem etc… meten. Het programma zal automatisch de het koelen watertemperatuur en volgens de gegevens van de rondheidslaser controleren, die ervoor zal zorgen dat de rondheidstolerantie minder dan 0.03mm is.
-Naar buiten verschijningsvereiste
Intern en buitenoppervlak van staaf/draad vlot zou moeten zijn en de enige kleur, zou eenvormige muurdikte, geen productietekort en luchtbel, inkrimping, barst, niet-uniformiteit enz. moeten zijn.
-Maximum uitdrijvingsoutput: 30 kg/h+/10% (voor verwijzing)
-Schroef
-Diameter: Φ45mm
-L/D=28: 1
-Materiaal van schroef: 38CrMoALA
-Schroefoppervlaktebehandeling: Stikstofbehandeling op forgeable stuk, breekbaarheid 1 niveau,
-dikte van stikstoflaag: 0.50.6mm, hardheid: Hrc63+/-2
-Schroef en van de schroefgroef oppervlakteruwheid ≤0.8um
-Dikte van de schroef de oppervlakte gegalvaniseerde laag: 0.03mm--0.4mm
-Schroefontwerp voor ABS PLA de korrels die van PAheupen pp speciaal verwerken
-Vat
-Materiaal: 38CrMoALA
-De behandeling van de vat binnen-oppervlakte:
Schroefoppervlaktebehandeling: Stikstofbehandeling op forgeable stuk, breekbaarheid 1 niveau, dikte van stikstoflaag:
0.50.6mm, hardheid: Hrc65+/-2
-Binnengezichtsruwheid: ≤1.6um
-Het verwarmen type: De gegoten opgepoetste aluminiumverwarmer, eindigt buiten op binnengezicht, roestvrij staal.
-Het verwarmen streek en macht: 3 streken, 2.2kw/zone
-Het koelen van vat: hoog rendement geruisloze koelventilator
-Het koelen van vat: Hoog rendement geruisloze koelventilator
-Het koelen streek en macht: 3 streken
-Het voeden de ingang van vat keurt Jasjetype met cirkel-water het koelen goed, koelwater 2kg/m2
-Reductiemiddel
-Reductiemiddelentype: het hard-getande reductiemiddel van het oppervlaktetoestel, spiraalvormige toesteltransmissie
Het toestel wordt gemaakt van low-carbon legeringsstaal met hoge weerstand met het normaliseren en de dovende behandeling, hardheid HRC58-62, goedgekeurde numerieke controle het malen verwerking, producten is met de staat professionele norm-ZBJ190004 in overeenstemming
-Duwlager: product keurt van Japan goed het“ NSK“.
-Drijfmotor
-AC veranderlijke „Delta“ uitvinder, „WN“ Motor, 7.5kw, Beste merk in China. met thermische overbelasting
Ventilator-gekoeld ingesloten bescherming, totaal,
-Werkend type: Motor en reductiemiddel dat door riem wordt aangesloten.
-Transmissiesysteemschild: Het schild van het metaalnetwerk, pijl wijst op richting van omwenteling.

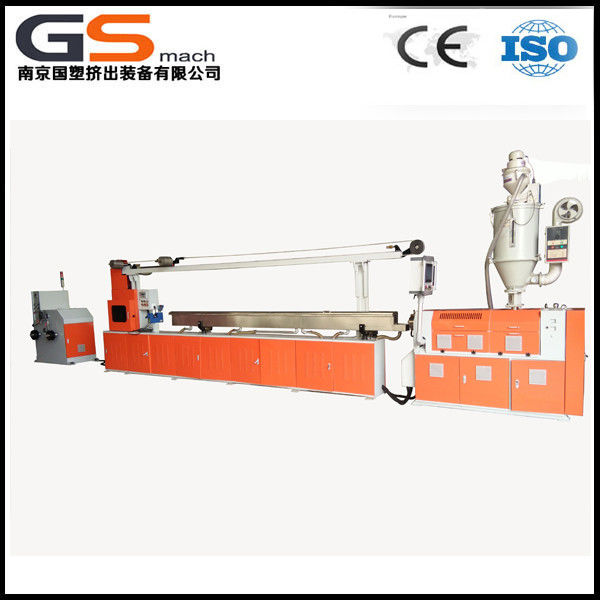

Beeld van ABS PLA 3D Extruder +/-0.03mm van de Printergloeidraad Tolerantieplc Auto Controlerend Systeem
